一、 产品介绍

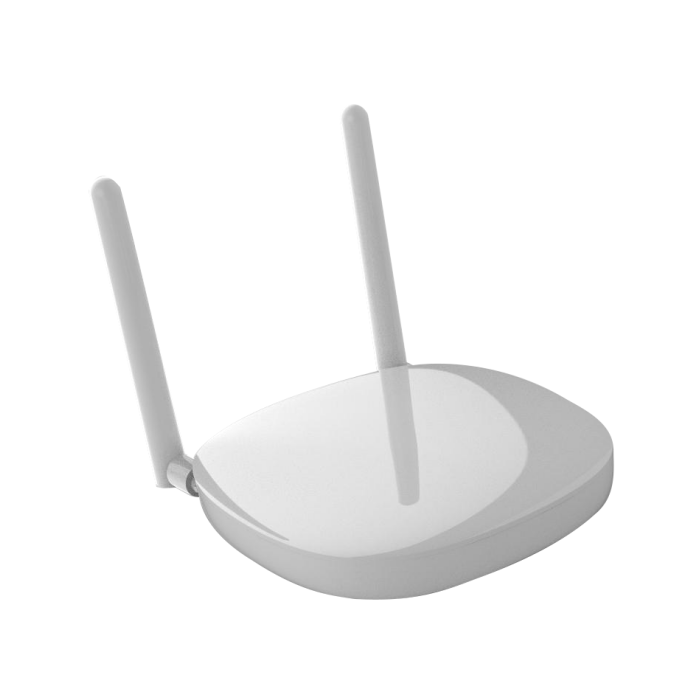

SZ09-GW-04智能网关内置256Mb的闪存和1Gb的RAM，是顺舟智能推出的一款采用MTK7688方案的SZ09-GW-04高性能版WIFI模块和TI方案加强版Zigbee，组成了稳定、可靠、数据收发的智能网关。SZ09-GW-04智能网关支持二次开发，提供完善接口协议，通过TCP/IP 协议通信，方便客户进行软硬对接，SZ09-GW-04智能网关集成透传，ZHA，ZLL三种协议为一体的智能网关，真正意义上实现了互联互通。本产品符合Zgbee Home Automation标准，这个标准规定了应用层的动作，包括组网、控制命令,策略格式,等内容。由本网关组建的系统，客户配置简单方便，易于扩展，产品具有互操作性，通信稳定、可靠。使用本网关经过认证的设备可与其它ZHA标准设备兼容。
二、功能介绍
网关部分：搜索设备并将其自动加入网络，无需考虑网络参数配置，网关自动选择并设置优化的参数。
对灯进行开关控制、调光控制、调色控制（需要灯模块支持），开关面板，智能插座，红外转发，环境监测等联动。
手机端应用部分：搜索灯具，家居产品；调光、调色；场景控制；分组；策略等。
三、硬件说明
供电：USB供电 U=5V I=2A以上
网口： 黑色WAN口
电源指示灯：设备上电长亮红灯，下电灯灭
LDO指示灯：上电20S左右后长亮红灯，下电灯灭
WAN口指示灯：WAN口接上网线后长亮蓝灯，有数据交互时蓝灯闪烁，闪烁的频率和数据交互频率成正比
WIFI指示灯：上电长亮蓝灯，30S左右后熄灭，手机或电脑设备连上网关SSID时蓝灯闪烁（闪烁方式：2短（400ms）1长（800ms））
Zigbee指示灯：上电30S左右后长亮蓝灯，网关开启加网时蓝灯闪烁（频率为1S），设备加网成功后快闪5秒（频率为500ms）后恢复1S频率闪烁至加网结束恢复长亮
长胶棒:1个 WIFI 2.4G长胶棒天线，一个ZIGBEE 2.4G长胶棒天线
RESET:长按10S：网关恢复出厂设置，所有子设备自动解绑，白名单为空，策略列表为空
CFG：短按2次CFG键（短按时间间隔小于等于2秒，否则开启配置失败）网关无线一键配置到路由器，处于配置状态时WIFI指示灯200ms快闪，配置时长60秒，配置失败WIFI指示灯恢复到500ms频闪（该功能暂不支持）
四、技术参数
|
额定输入电压
|
DC5V
|
RAM
|
DDR2 1Gb
|
|
频段
|
2.4G
|
FLASH
|
256Mb
|
|
传输速率
|
150Mbps
|
ZIGBEE
|
TI CC2530
|
|
主芯片
|
MTK7688
|
发射功率
|
+18DB （zigbee）、+15DB（wifi）
|
|
CPU频率
|
UP TO 580MHZ
|
接口
|
1个WAN口,1个USB口,1个TF卡槽（暂不支持）
|
|
整机尺寸
|
103*103*19.5MM
|
天线
|
1 个WIFI2.4G长胶棒天线，1个ZIGBEE2.4G长胶棒天线
|
|
纹波要求
|
100mv以下
|
工作湿度
|
10%-80%
|
|
工作温度
|
-15℃-55 ℃
|
储存温度
|
-40℃-70 ℃
|
