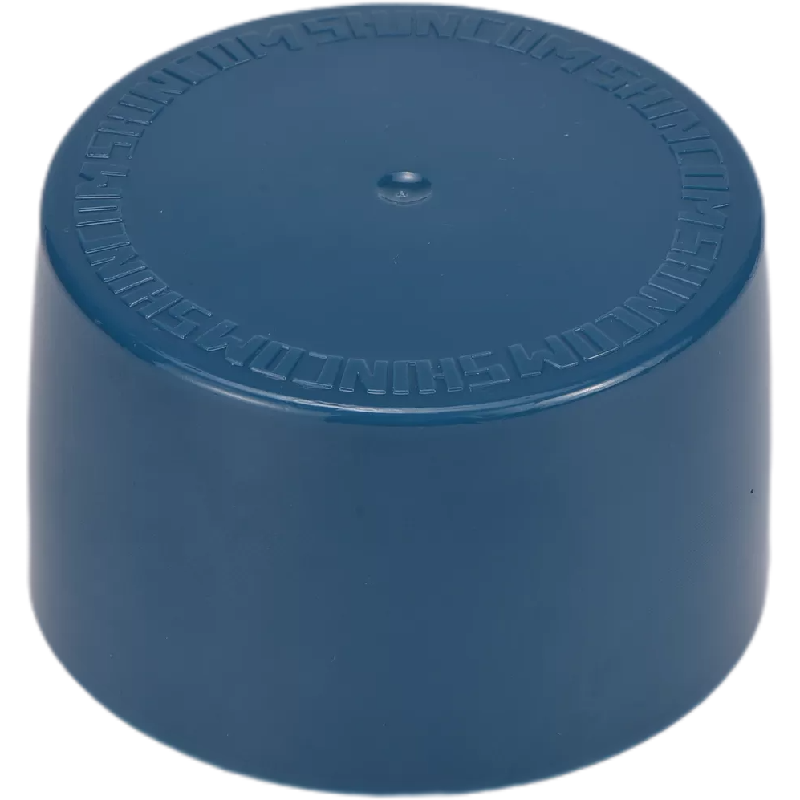

SZ10-NEMA–M1-ZigBee 路灯控制网关是顺舟智能为适应市场需求开发的新 型 NEMA 控制网关，是路灯控制系统中的一个新的重要组成部分，其核心芯片采 用顺舟自主研发的 ZigBee 无线通信模块，配合专业的硬件和软件设计，使产品 具有功能强大，体积小、易实施，免布线，工作可靠，易于维护等优点 ，是专门为智能路灯照明而研发出来的高性能路灯节能产品。

一、产品介绍

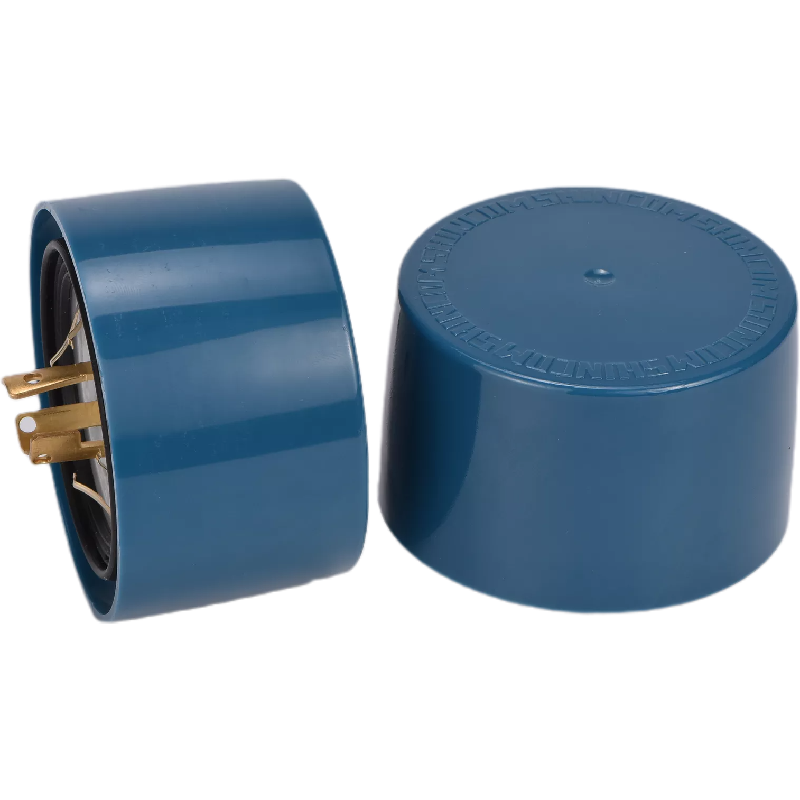

SZ10-NEMA–M1-ZigBee 控制器符合 ZIGBEE 通信标准的 IEEE802.15.4 协议， 它具有通讯距离远、抗干扰能力强、 组网灵活等优点，可实现一点对多点及多 点对多点之间的设备间数据的透明传，可组成星型网、网状网等 MESH 网络结构。 接口采用 TE Connectivity 的 ANSIC136.41-2013 标准，采用可调光插座和弹 片触头能在光控单元和灯具之间提供机械、电气互连。并利用坚固的扭锁触头 实现可靠的电源互连，是户外商业和公共照明的理想之选。 SZ10-NEMA–M1-ZigBee 路灯控制器内部包含电流与电压计量电路，它可以 实时采集路灯控制器的负载工作情况，大大减少路灯管理部门的工作压力，提 高工作效率，从而显著提高社会节能效益。

SZ10-NEMA–M1-ZigBee 路灯控制器的主要性能特点：

●输入电源：AC 110～277V 50/60Hz

●输出电源：AC 110～277V 50/60Hz

●具有电流、电压、温度、有功功率、无功功率检测功能

●1 路开关和 0～10V 调光信号输出的功能

●具有过流保护、灯具状况检测、缺省亮灯等功能

●适用于 LED 灯、高压钠灯、金卤灯等灯具的开关和调光使用

●基于安全的过载保护设计

●无线频点：2.4G ISM 全球免费频段

●无线信道：16 个

●单网容量：65535 个节点

●完善的 ZIGBEE 无线组网通讯协议

●工业级工作温度范围：－40℃～＋70℃

●安装简单方便，能在几秒钟内完成安装
